· 导语 ·

        洁净室高效过滤器检漏，是制药、微电子、生物实验室等领域保障环境达标的关键工序。目前多数场所仍采用在空调总风管集中注入气溶胶的传统检漏方式，看似操作简便，实则存在诸多弊端。多组过滤器共用一路气溶胶，检测单台滤芯时，其余过滤器也会被气溶胶覆盖，不仅造成耗材浪费，还会延长系统吹扫时长、占用大量生产工期。

        为改善这一问题，行业逐渐推行单台过滤器上游独立注入气溶胶的模式，但洁净空调系统送风端、高效静压箱多为正压工况，管道内部静压往往高于气溶胶发生器的输出压力，气溶胶受气流对冲无法正常送入滤器上游，直接导致检漏工作无法开展。而正压注入泵可通过二级增压解决静压阻碍，实现单台过滤器独立精准发烟，有效规避传统方案的各类问题，下文结合现场应用场景，详解该套方案的优势、原理与实操价值。

· 一、传统总风管集中发烟：多滤器检漏的两大弊端 ·

1、气溶胶全域扩散，耗材损耗大，增加单次检测物料投入

        多数洁净空调系统会配置多组并联高效过滤器，传统检漏作业将气溶胶直接通入送风总干管，气溶胶会随着气流扩散至所有过滤器上游。工作人员针对单台过滤器开展检漏时，其余未检测的滤芯将会持续接触气溶胶颗粒。

        气溶胶颗粒具备吸附特性，检测过程中会均匀附着在全部并联滤材表面，一方面会显著拉高单次检测所需气溶胶消耗量，长期周期性复检会累积形成可观的物料成本；另一方面额外附着的气溶胶颗粒会占用过滤器固有容尘空间，压缩滤器可容纳正常生产粉尘的余量。即便企业按规范每 6 至 12 个月定期复检更换滤芯，不会等到压差超限再更换，频繁全域发烟仍会持续消耗滤器容尘储备，加剧滤材表面颗粒物负载。

2、全域气溶胶充斥管路，吹扫耗时久，严重挤占生产工时

        无菌车间、精密生产车间对环境连续运行要求极高。总风管集中发烟会让气溶胶遍布整套送风管道，单次检测完成后，必须长时间通入全新风持续吹扫整条管路，直至管路内气溶胶浓度降至安全标准。

        长时间吹扫期间整条产线、实验区域都需要停工，直接压缩有效生产、实验时长。对于生物安全柜、无菌隔离器这类密闭小型洁净单元，全域气溶胶扩散后，设备内部清洁、置换流程也会大幅拉长，进一步降低场地周转效率。

· 二、单滤器独立上游发烟：优化方案遭遇正压静压瓶颈 ·

        为解决传统模式的短板，业内开始采用单台高效静压箱独立开孔、单点注入气溶胶的方式。该模式仅向待检测过滤器输送气溶胶，其余滤芯不受影响，从源头减少耗材浪费、缩短吹扫停工时间。但在实际落地中，管道正压成为最大阻碍。

1、管道静压对冲，气溶胶无法正常输送

        洁净送风系统、高效静压箱内部常年保持正压状态，常规气溶胶发生器仅依靠自身风机输出气流，输出压力难以抗衡管道内部静压。将发生器管路直接接入静压箱开孔后，管道内高压气流会反向对冲，气溶胶无法顺利进入过滤器上游。

        部分气溶胶还会出现回流现象，倒灌至发生器内部，污染设备腔体与喷嘴，不仅检漏浓度不达标，还会造成发生器故障，增加设备维修成本。

2、单点喷射浓度集中，气溶胶混合效果差

        即便勉强将气溶胶送入静压箱，单纯的直管单点喷射，会让气溶胶聚集在注入口附近，过滤器上游截面出现明显浓度分层，无法形成均匀的气溶胶环境。不符合过滤器检漏对于上游气溶胶均匀分布的基本要求，检测数据失去参考性，检测结果不具备合规效力。

· 三、正压注入泵：二级增压破解静压难题，实现单滤器独立发烟 ·

ATI-4B 气溶胶发生器

ATI-5D 气溶胶发生器

ATI-6D 气溶胶发生器

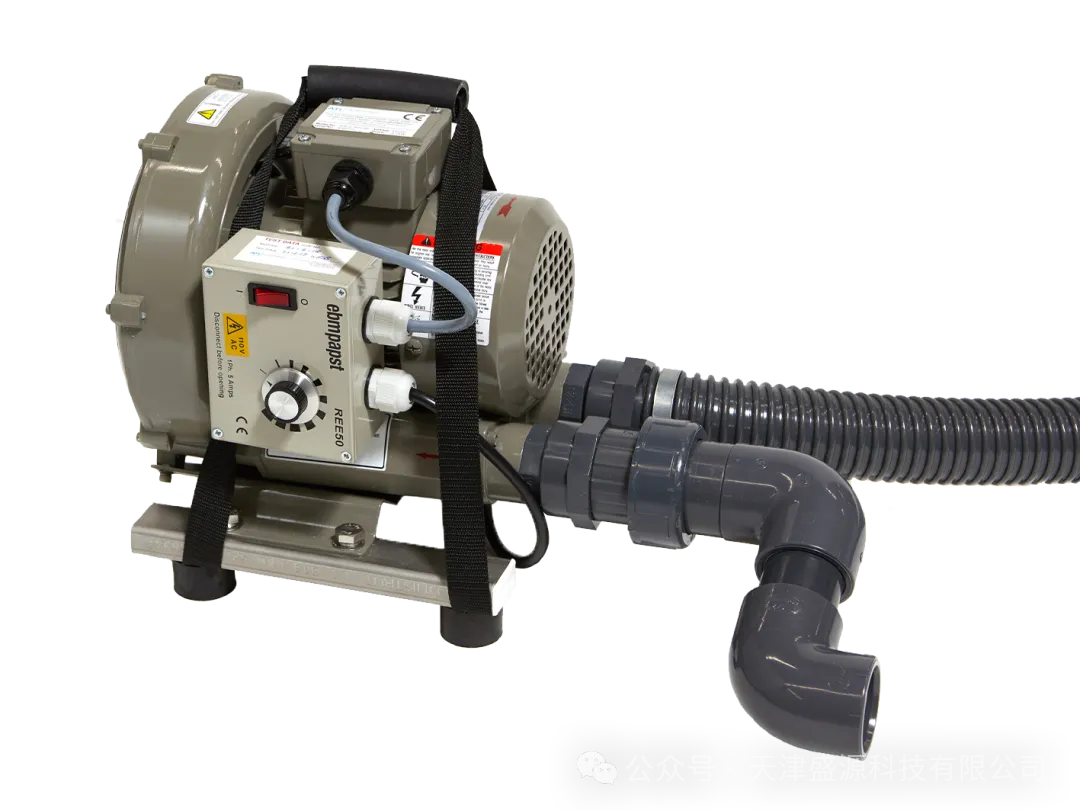

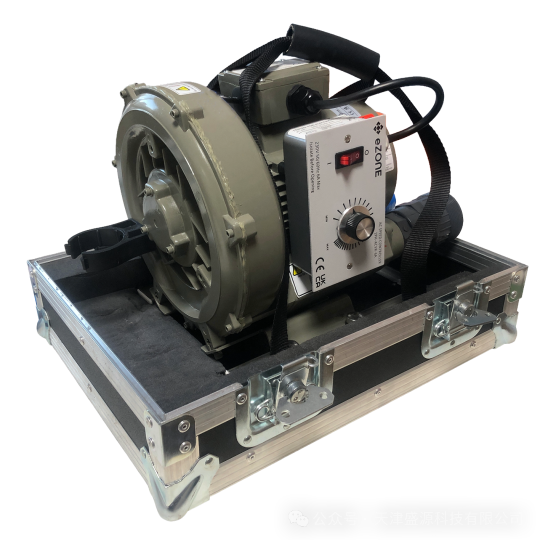

        正压注入泵是针对正压风管独立单点发烟场景设计的专用设备，搭配散流喷管、专用管路使用，依靠二级增压、均匀混流的核心能力，彻底解决静压对冲、气溶胶分布不均等问题，让单台过滤器独立检漏模式能够顺利落地。

1、二级增压设计，轻松克服管道静压

        设备采用双段气流结构，先以负压端稳定抽取气溶胶发生器产出的气溶胶，再通过增压单元提升气流压力。增压后的风压可完全覆盖常规洁净静压箱的压力范围，有效抵消管道内部正压，杜绝气流对冲、气溶胶回流问题。

        设备支持流速、风压调节，可根据不同管径、不同静压的现场工况灵活调整，无论是长距离管路输送，还是狭小箱体近距离注入，都能保证气溶胶稳定输送至过滤器上游，让气溶胶浓度稳定满足检漏要求。

2、配套散流喷管，实现气溶胶全域均匀分布

        针对静压箱、小型密闭腔体等场景，可搭配多孔散流喷管使用。区别于普通直管，多孔结构能将集中喷出的气溶胶快速打散，使其均匀扩散至过滤器整个上游截面，消除局部浓度偏高、分层等问题。

        整套管路压损低，能最大程度减少气溶胶颗粒损耗，无需额外加装加长混合管道，简化现场管路布设与开孔施工工作，提升作业效率。

3、独立发烟模式，多重应用优势凸显

        · 节约气溶胶耗材，减少滤器容尘占用：仅为当前待检测过滤器供给气溶胶，其余并联滤芯全程不接触气溶胶，大幅降低单次检测气溶胶使用量；同时避免无关滤器额外吸附检测气溶胶，完整保留滤器原生容尘储备，减少滤材非生产类颗粒物负载。

        · 大幅缩短停工吹扫时长：检测完成后，仅需对单台静压箱进行吹扫清洁，无需对整套送风系统长时间置换新风，极大缩短产线、实验室停机的等待时间，提升了场地使用效率。

        · 检测结果精准合规：稳定的输送压力 + 均匀的气溶胶分布，保障上游气溶胶状态符合检漏规范，检测数据真实有效，满足 GMP、ISO14644 等各类洁净场所验收要求。

        · 适配场景广泛：既可用于大型洁净厂房空调系统多组过滤器分批检测，也能适配生物安全柜、洁净操作台、无菌隔离器等小型密闭空间，通用性强。

· 四、现场标准化实操流程 ·

        1、前期开孔布置：在单台高效过滤器静压箱上游位置独立开孔，安装密封式气溶胶注入接口，其余过滤器的静压箱接口保持封堵状态。

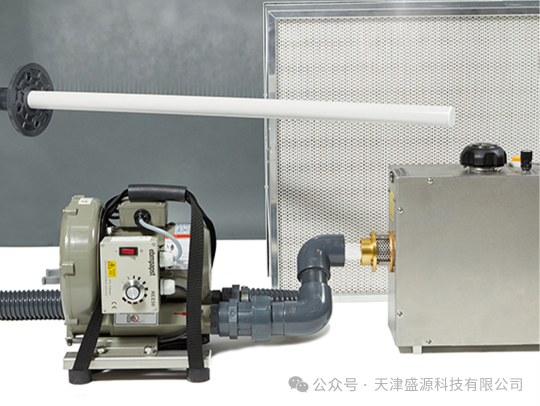

        2、管路对接组装：气溶胶发生器输出端通过专用管路连接正压注入泵抽吸口，注入泵增压端连接输送管路，管路末端安装散流喷管，伸入静压箱开孔并做好密封处理。

        3、设备参数调试：依次启动气溶胶发生器与正压注入泵，根据现场管道静压调节设备风压与流速，确保气溶胶稳定送入静压箱内部。

        4、静置混合待检：等待数秒后，让气溶胶借助散流喷管充分扩散，使过滤器上游形成均匀的气溶胶环境。

        5、开展检漏作业：使用光度计对过滤器上下游进行检测，对比浓度数据判断是否存在泄漏。单台设备检测完毕后，关闭设备，对该静压箱进行新风吹扫，封堵接口后，即可切换至下一台过滤器开展检测。

· 结语 ·

        随着洁净行业管控标准不断升级，传统总风管集中发烟的检漏模式，已难以兼顾耗材成本、作业效率与检测精度。单台过滤器独立发烟，是高效过滤器检漏工作的主流发展方向，而管道正压带来的输送难题，曾阻碍该模式的普及。

        正压注入泵凭借二级增压、均匀混流的核心能力，完美化解静压对冲问题，让独立发烟模式顺利落地。这套方案不仅能减少气溶胶耗材消耗、避免滤器容尘空间被检测气溶胶占用、缩短设备吹扫与停工时间，同时还能保障检漏结果精准可靠。

        对于洁净车间运维团队、第三方检测机构而言，该套设备组合适配各类洁净场景，是优化过滤器检漏流程、实现标准化作业的实用方案，能够有效平衡检测效率、运营物料成本与检测合规性三大核心需求。
